ばっくらっしゅの備忘録: Cacti で snmp を使ったデータ取得(AlaxalA温度)

スクリプトを使ったメモリ使用状況をと思っていましたが、その前に snmpを使ったデータ取得をしてみることにしました。ちなみに取得するデータは一つだけです。うまくいったら複数取得に進もうと思います。

AlaxalA の温度取得の MIB は .1.3.6.1.4.1.21839.2.2.18.2.1.3.1.3.1.1 になります。バージョンが 0.x台の Cactiでの snmpデータ取得が書かれているサイトですと、値の取得時は [Data Input Methods] で Input Methods を作成となっていましたが、1.x 台ですと Input Methods の指定をする必要は無いようです。(というか、プルダウンコンボの選択肢は「Script/Command」と「Script Server」だけでした。)

自分は次の手順で登録を行ないました。

【Step.1: Data Template の作成】

[Console]→"Templates"→[Data Source]をクリック
Data Templatesバーの右端"+"をクリックし、項目の入力

Data Templates
Name AlaxalA - Temperature

Data Source
   Name： |host_description| - Temperature
   Data Input Method： Get SNMP Data
   Data Source Profile：System Dedault
   Data Source Active： Data Source Activeにチェックを入れる

Data Source Item
   Internal Data Source Name：Temperature
   Minimum Value ("U" for No Minimum)：0
   Maximum Value ("U" for No Maximum)：0
   Data Source Type：GAUGE

項目入力後、Createボタンをクリック。

Custom Data [data input: Get SNMP Data] が画面下部に追加されるので、
OID：.1.3.6.1.4.1.21839.2.2.18.2.1.3.1.3.1.1
SNMP Version： 2
を入力して Saveボタンをクリック。

次はグラフテンプレートを作成します。

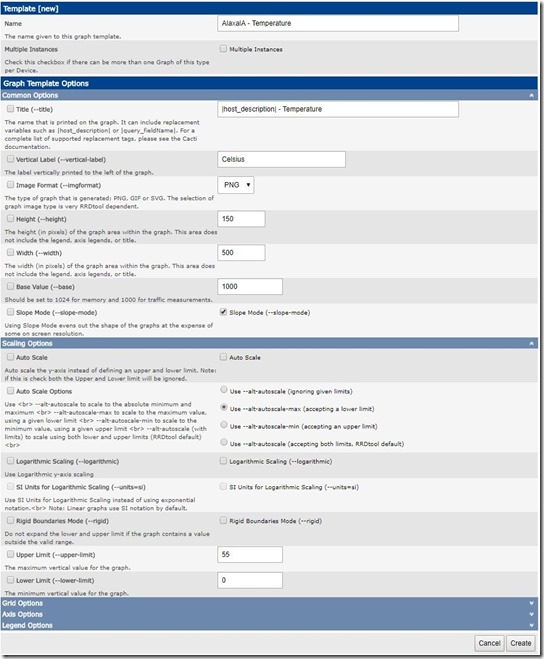

【Step.2: Graph Template の作成】

[Console]-"Templates"→[Graph]をクリック
Graph Templatesバー右端の"+"をクリック。

Scaling Options
Auto Scale：チェックを外す
Upper Limit (--upper-limit)： 55

Graph Template Items と Graph Item Inputs が上部に追加されますので、表示したい項目を入力します。各パラメータの意味はパソコンおやじさんのRRDTool+Cactiによるサーバ監視(Linux編)が詳しいです。
グラフの色ですが、Cacti のスキンを Classic以外にすると、全色表示されません。(全色表示されると逆に選ぶのが大変だったりますが...)
とりあえずこんな感じで作ってみました。

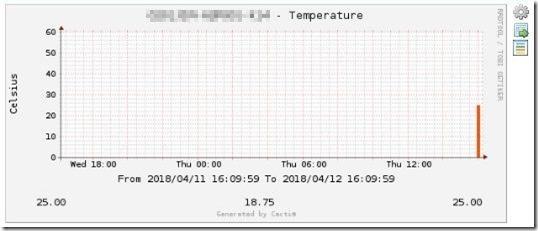

で、表示されたのがこちら。

なんか殺風景でかっこわるい。
他のグラフテンプレートを見てみると、Graph Template Itemsの Text Format に表示用の文字が入っていたので指定してみました。結果がこちら。

概ね希望通りの表示なのでokとします。欲を言えば
・小数点以下を一桁に
・度数の後に℃を表示したい(マルチバイト文字は化けるので×)
